DC RX 80m

Na tomto přijímači jsem si chtěl ověřit především vlastnosti obvodu A220D (TBA120S) jako směšovače.

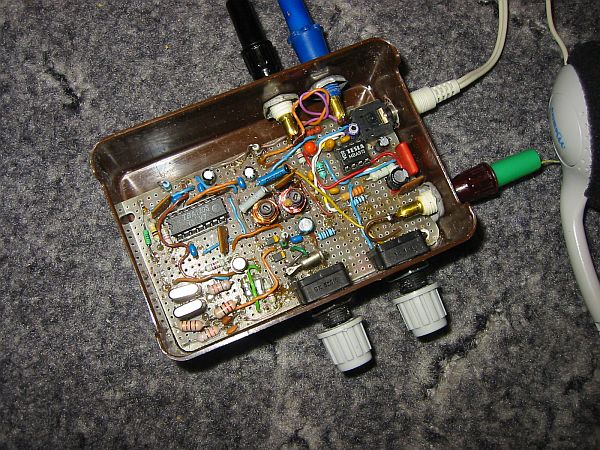

Jádrem přijímače je směšovač, který je osazen integrovaným obvodem A220D (TBA120S). Oscilátor je typu „super VXO“ - se dvěma paralelními krystaly a řadou tlumivek v sérii. Po troše experimentování lze takto přeladit celý CW segment 80m pásma s krystaly 3,579MHz, které jsou běžně k dostání. Ladit jej můžeme varikapy, nebo ladícím kondenzátorem. NF zesilovač je osazen integrovaným obvodem MBA915. Součástky R9, C21 a L7, C28 fungují jako jednoduchý CW filtr. Pozor, obvod TBA915 má jiné číslování vývodů, viz čísla v závorkách ! Sluchátka jsou obyčejná walkmanová, ale zapojená do série, takže dostaneme celkovou impedanci 64 ohmů. Zapojení jsem realizoval na univerzální destičce a plošný spoj tedy neuvádím. Cívky vstupního filtru L1 a L2 jsou mf kostřičky o průměru 5mm, které získáme ze starého televizoru, radiostanice VR nebo se prodávají pod názvem „souprava vf cívky“. Navineme je „divoce“ drátem o průměru 0,3mm. Ostatní cívky jsou běžné tlumivky zakoupené např. v GM. Nejprve čítačem nastavíme kmitočet oscilátoru na 3500-3580kHz. Pokud jsme moc nízko, pod 3580kHz, zmenšíme kapacitu C15. Pokud je rozsah přeladění příliš malý, můžeme zkusit zvětšit indukčnost některé z tlumivek 22uH. Cívky L1 a L2 pak nastavíme šroubovacími jádry na nejhlasitější poslech. Přijímač nemá regulaci hlasitosti. Dostatečně jej nahradí vstupní atenuátor s potenciometrem R1. Jak je přímosměšujících přijímačů běžné, uslyšíte dva zázněje přijímané stanice. Byl jsem velmi překvapen dobrými výsledky, zejména pak téměř dokonalým potlačením AM stanic, příjemným poslechem a malým šumem. Připojením budiče a koncového stupňe na emitor T1 dostaneme jednoduchý CW transceiver.
